FPC软硬结合板柔性电路板是现代电子产品中常用的电路板类型之一。下面我们将详细介绍这两种板子的加工工艺流程。



FPC软硬结合板的加工工艺流程:

1.设计:根据产品需求,制定FPC软硬结合板的设计方案。这包括通过计算机辅助设计软件绘制电路图、选择合适的材料和工艺,并进行原型制作和验证。

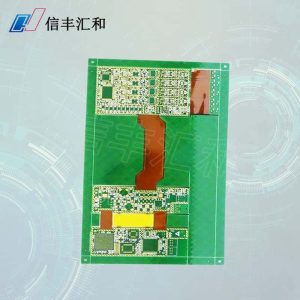

FPC软硬结合板加工工艺流程,柔性电路板生产工艺流程

2.材料准备:准备用于FPC软硬结合板的基材和覆铜箔。常用的基材有聚酰亚胺(PI)薄膜和脂肪纸。覆铜箔常用的厚度为18-35μm。

3.材料处理:将基材和覆铜箔按照设计要求切割成适当的尺寸。然后,通过电解铜,将覆铜箔厚度增加至设计要求。

4.压合:使用压合机将基材和覆铜箔进行压合。通过适宜的温度和压力,使二者在预定时间内充分结合。

5.图案制作:将设计好的电路图转移到FPC软硬结合板上。可通过沉金、喷锡、飞针等方式来制作电路图案。

6.成型:将FPC软硬结合板进行切割和成型,使之符合产品需求。可以采用冲裁、折弯等工艺。

7.表面处理:通过特殊工艺处理板子的表面,使之光滑、耐腐蚀,提高电路板的性能。通常采用喷锡、喷镍金、沉金等工艺。

柔性电路板的加工工艺流程

1.设计:根据产品需求,制定柔性电路板的设计方案。类似于FPC软硬结合板,通过计算机辅助设计软件绘制电路图、选择材料和工艺,并进行原型制作和验证。

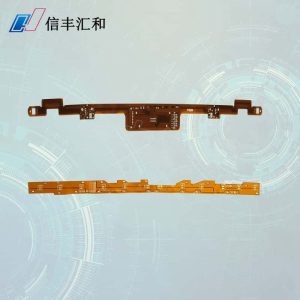

FPC软硬结合板加工工艺流程,柔性电路板生产工艺流程

2.材料准备:准备用于柔性电路板的基材、导电层、绝缘层和保护层。基材常用的有聚酰亚胺薄膜,导电层使用铜箔,绝缘层和保护层一般由树脂薄膜构成。

3.材料处理:将基材、导电层、绝缘层和保护层按照设计要求切割成适当的尺寸。然后,通过化学或机械的方式,将导电层形成电路图案。

4.成型:将柔性电路板进行切割和成型,以适应产品需求。可以采用冲裁、折弯等工艺。

5.表面处理:通过特殊工艺处理板子的表面,使之光滑、耐腐蚀,提高电路板的性能。喷锡、喷镍金、沉金等工艺也常用于柔性电路板。

通过以上工艺步骤,FPC软硬结合板和柔性电路板都能够实现高质量的加工生产。这两种电路板类型都广泛应用于手机、平板电脑、汽车、医疗设备等领域,并具有重要的市场价值。如今,随着智能化和便携化的不断发展,FPC软硬结合板和柔性电路板的需求将会进一步增加。
